 アートワーク



  基板設計によって特性は大きく変化します。

  回路の高速化が進むにつれて、ただ結線ができているだけでは正常に動作しない、

  たとえ 動作しても100%性能を発揮できない基板も増えています。

  回路における重要部品はもとより、抵抗やコンデンサなどの小さな部品であっても、

  細心の 注意をはらい配置する設計を心がけています。

  パターン配線では、高速伝送路配線・差動配線・等長配線など、回路の特性を考慮した

  パターン配線を行っています。

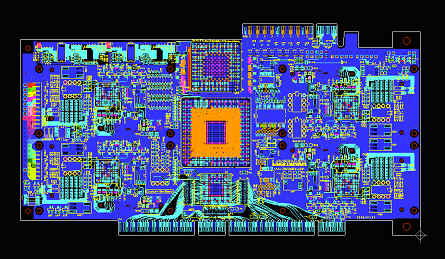

  ◆ 高速デジタル基板

     高速伝送路

    (SRIOインターフェース、DDR3メモリ配線 等)

   高密度実装基板

     基板の小型化 (0.4mmピッチBGA 等)

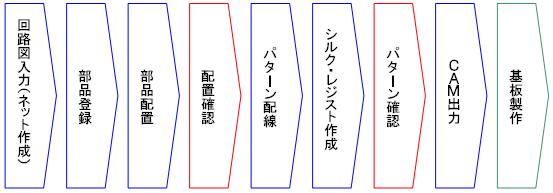

  設計作業の流れ


  基本的な設計作業の流れです。(お客様の指示によっては、この限りではありません)





  実  績  例

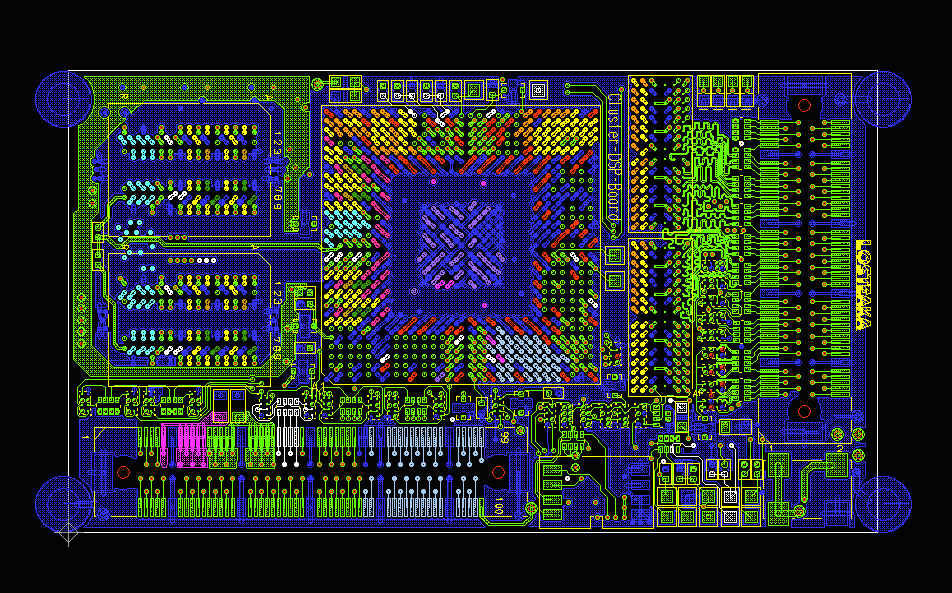

基板名称 Cluster-DSP-Master-Board

部品数   321
ピン数   2528
層 数   8層
備 考

 基板サイズ 70mm×40mm

 TI社製 C645x(1GHz)搭載の超小型積層基板

 DDR2メモリ配線
